Oddálený hromosvod pro fotovoltaické elektrárny

Ochrana fotovoltaických systémů s větším výkonem, které se staví na volných plochách.

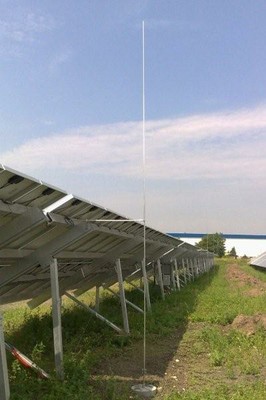

Vnější ochrana před bleskem pro stojany s fotovoltaickými panely.     stojan s panely

 Rozcestník FVE

V sezóně 2009 se vyprofiloval docela snadno ochranitelný typ stojanů, které se staví v případě FVE na velkých plochách.

Nejdůležitější je založit správně zemnící soustavu a její hodnoty lze vylepšit ještě zapojením závrtných šroubů stojanů.

Ale nyní pojďmě k vlastnímu stojanu.









V současné sezóně se používají hlavně stojany z hliníkových profilů s pozinkovanými kotvícími cca 1 m dlouhými šrouby.

Vzhledem k požadavkům pojišťoven Pojištění fotovoltaických zdrojů je dobré jako první variantu navrhnout oddálený hromosvod.

Panely bývají ve svém kohoutku cca 2,5 - 4 metry vysoké, osazení stojen od ,,linie okapu,, se pohybuje do 1 metru, případně se pod panely nacházejí jiné nosné konstrukce s možností opěru.

Pro ochranu takto velkých  zdrojů v analýze rizika vychází většinou LPL III jako dostatečná, ale s ohledem na velmi vysokou cenu elektrárny je volena investorem většinou LPL II.

Dostatečná vzdálenost vychází kolem 0,5 m ve vzduchu, takže také žádná tragédie.

Jediné co zůstává jak správně navrhnout tento oddálený hromosvod, tak aby nespadl.

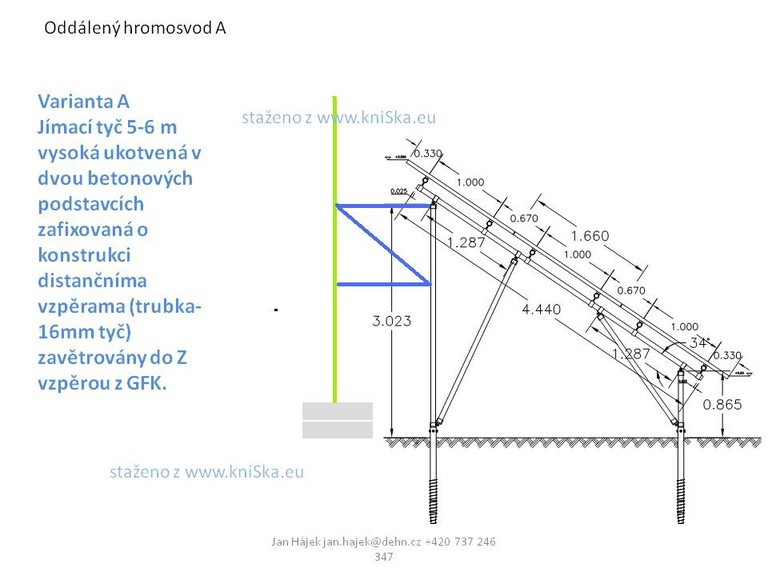

Varianta A výška necelé 4 m.

FVoddalenyhromA

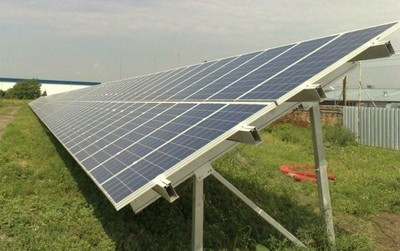

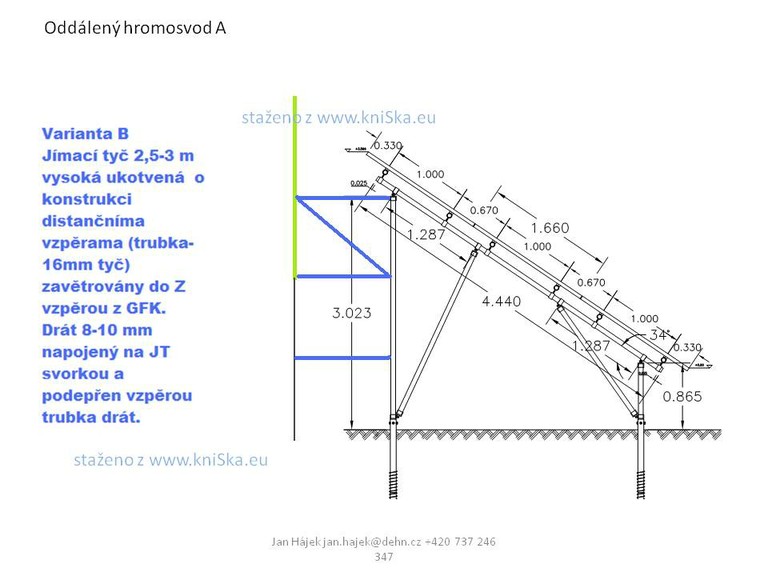

Varinata B stejná výška

FVoddalenyhromB

Při menších výškách panelů a menší distanci od stojanu, lze celý systém ještě zjednodušit:


Toto řešení není realizováno na základě doporučení

společnosti DEHN + SÖHNE a proto není za větru stabilní a padá!



Rozteč mezi jímači je dána velikostí bleskové koule SWdownload a převýšením jímací tyče nad panely. Pozor na propočet zastínění v různých ročních dobách, kdo si není jistý, že to zvládne, doporučíme specialistu.

V případě vývodů uzemnění použít buď 10 mm silný FeZn drát nebo jako v tomto případě nerez. I v případě nerezu je lepší ošetřit cca 30 cm +- úroveň terénu proti korozi třeba smršťovačkou.


Linky na použitý materiál:

 Jímací tyče trubkové:

Jímací tyč typu E

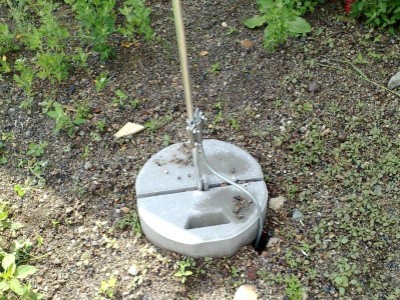

Betonové podstavce

Variantu A bez podložky

Distanční vzpěry

Distanční vzpěry pro uchycení jímacích tyčí

Svorky

Celá škála svorek

Orientační ceník

Orientacni cenik DEHN 2009

Pro detaily, nebo jiné variace kontaktujte Honzu  Hájka
