SWdownload

Pro lepší přehled jsme zvolili tuto formu přehledu Milanova Software, tak aby Vaše orientace byla co nejjednodušší.

Přehled aktuálních verzí zde: Aktuální verze Milanových SW

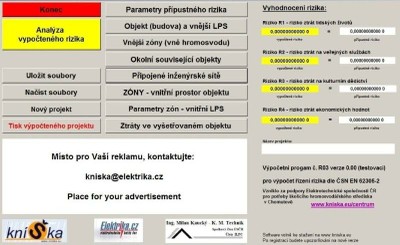

Analýza rizika dle ČSN EN 62305-2

Nyní včetně integrované nápovědy a tisku!
R03.0.00 TEST Vypocet_Rizika.jpg

Vše by mělo začínat takzv. Analýzou rizika. Tímto výpočtem zjistíme, jak moc je náš objekt ohrožen bleskem a jak kvalitně je ho potřeba chránit.

Tento jediný SW není zcela volně na stažení, ale napište si o něj na kniSka@elektrika.cz a my Vám ho rádi zdarma zašleme (ne obratem :-) )

Chceme mít přehled o uživatelích vzhledem k potenciálnímu výskytu chyb bychom chtěli znát všechny uživatele, tak abychom mohli okamžitě informovat o upgrade.



















Více o SW píše zde jeho autor:

http://diskuse.elektrika.cz/index.php/topic,9731.msg74482.html#msg74482





Výpočet středního poloměru zemniče Z 01



Nejnovější Milanův SW pro výpočet středního poloměru zemniče    Z01

Z01

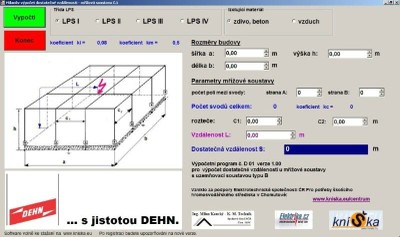

Výpočet dostatečné vzdálenosti s D 01



Za pomoci této SW pomůcky, vypočtete  dostatečnouD01.1.jpg

vzdálenost na objektu, kde je  mřížová soustava.

Samozřejmostí je volba LPS a rozměrů objektu, stejně jako volba mezi výpočtem pro vzduch nebo zdivo.

Aktuální verzi si můžete stáhnout zde:

D01.1

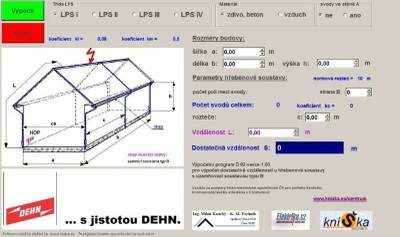

Výpočet dostatečné vzdálenosti s  pro hřebenovou jímací soustavu zemnič B D 02

Za poci této SW pomůcky, vypočtete  dostatečnou   D02.1.03.jpg

vzdálenost na ,,klasickém,, objektu se sedlovou střechou

Samozřejmostí je volba LPS a rozměrů objektu, stejně jako volba mezi výpočtem pro vzduch nebo zdivo, to pro případ tkzv. skrytých svodů o kterých si můžete přečíst v KníŠce 2.0 v kapitole 10 KniSka 2.0

Aktuální verzi si můžete stáhnout zde:

D02.1.40

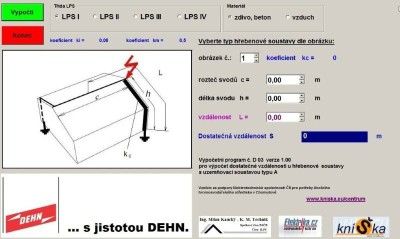

Výpočet dostatečné vzdálenosti s  pro hřebenovou jímací soustavu zemnič A D 03

Za poci této SW pomůcky, vypočtete  dostatečnou D03.1.00hreben-e-a.jpg

zdálenost na ,,klasickém,, objektu se sedlovou střechou, který má každý svod separátně uzemněn.

Samozřejmostí je volba LPS a rozměrů objektu, stejně jako volba mezi výpočtem pro vzduch nebo zdivo, to pro případ tkzv. skrytých svodů o kterých si můžete přečíst v KníŠce 2.0 v kapitole 10 KniSka 2.0

Aktuální verzi si můžete stáhnout zde:





D03.1.00

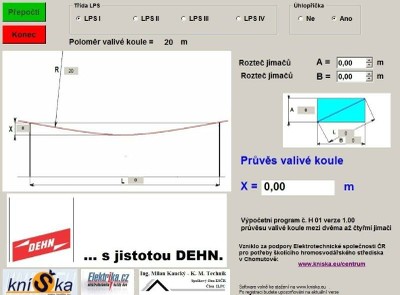

Průvěs valivé koule mezi dvěma až čtyřmi jímači H 01

Pokud začnete s výhodou používat metodu valivé bleskové  H01.1.00pruves-koule.jpg

koule a chcete zjistit, jak moc mají být vysoké, aby jste si byli jistí, že se třeba světlík nachází v ochranném prostoru vytvořeném hromosvodem.

Aktuální verzi si můžete stáhnout zde:







H01.2.00

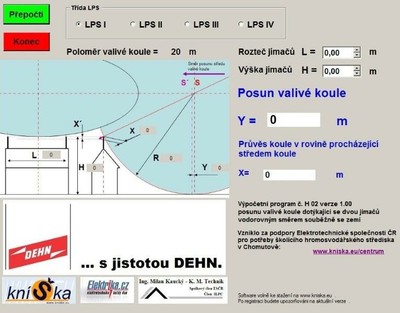

Posun valivé koule mezi dvěma jímači rovnoběžně se zemí H 02

Když pro konstrukci hromosvodu používáte pouzeH02.1.00 posun-valive-koule.jpg

2D programy, zjistíte brzy, že blesková koule narozdíl od kružnice mezi dvěma jímači na střeše trochu propadne a na zemi se ,,šoupne,,. Tím dojde ke změně ochranného prostoru, který tyto dva jímače tvoří.





Aktuální verzi si můžete stáhnout zde:



H02.1.00

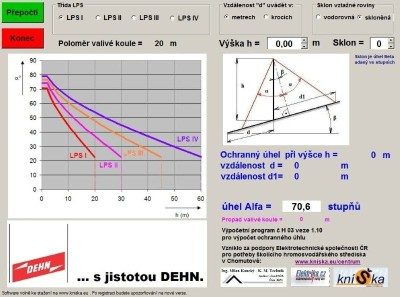

Výpočet ochranného úhlu H03



Tabulka z normy nemá takovou vypovídající hodnotu   H03.1.10 Metoda_ochraneho_uhlu.jpg

jako přímé spočítání velikosti úhlu, který vytvoří jímací tyč

na rovném či šikmém povrchu při různých výškách a LPS





Aktuální verzi si můžete stáhnout zde:

H03.1.10

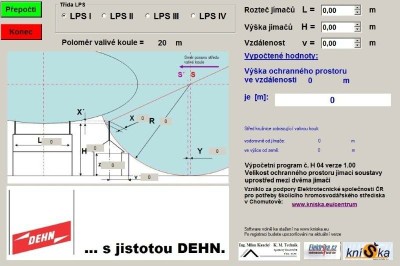

Výpočet ochranného prostoru uprostřed mezi 2 jímači H04

Navalená valivá blesková koule se mezi dvěma H04.1.00 op-1.jpg

jímacíma tyčema prověsí jinak, pokud ji valíme po terénu na objekt. Tento výpočet provádíme hlavně v okamžiku, kdy se objekt snažíme ochránit co nejmenším počtem jímacích tyčí. Tak jak je popsáno zde:

Tipy Triky 18



Aktuální verzi si můžete stáhnout zde:

H04.1.01

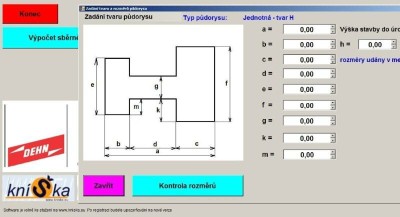

Výpočet sběrné plochy budov R01

Při analýze rizika je důležitým parametrem zjištěníR01.2.16.jpg

plochy, kterou objekt zabírá v terénu. Podle toho pak stoupá pravděpodobnost, že se blesk trefí právě do něj.

Aktuální verzi si můžete stáhnout zde:

R01.2.16

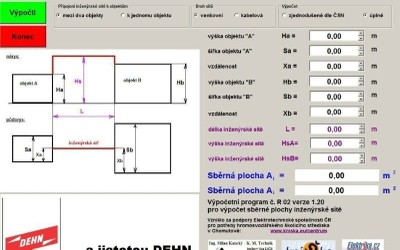

Výpočet sběrné plochy inženýrské sítě R02

Do objektu si dobrovolně a rádi zatahujeme jiné systémy a  R02.1.20 Sberna_plocha_IS.jpg

jejich plocha v terénu zvyšuje pravděpodobnost, že si jich blesk všimne.


Aktuální verzi si můžete stáhnout zde:

R02.1.20







Milanův výpočet odporů zemnění - Beta verze Z02 v 0.00

Zemnící soustava je základem nejenom kvalitní ochrany před bleskem, ale i kvalitní elektroinstalace.
Vyzkoušejte zkušební verzi tohoto SW a nahlašte nám všechny funkční chyby na kniska@elektrika.cz

Vše v jednom balíku ZIP

Vše v ZIP
