DEHNguard SCP

Daliborův popis hlavních výhod DEHNguardu SCP pro ochranu fotovoltaických aplikací. Dalibor Šalanský, Luma Plus s.r.o. Chomutov

MODERNÍ SVODIČE PŘEPĚTÍ PRO FOTOVOLTAICKÉ ELEKTRÁRNY

DEHNguard PV 500 - 1200 SCP

Vnitřní zapojení svodiče přepětí Typ 2, DEHNguard PV 500 - 1200 SCP nastoluje nový standard v ochraně před přepětím u fotovoltaických systémů. Tento svodič obsahuje dvojnásobnou účinnou kontrolu díky doplnění termodynamického odpojovacího mechanizmu o doplňkový zkratovací obvod. Tento nový bezpečnostní prvek zajistí, například při poruše izolačního stavu ve fotovoltaickém systému, při následném přetížení svodiče bezpečný provozní stav s eliminací rizika zahoření.

DG SCP 1.jpg

Na následujícím schématu je  zachycena činnost zkratovacího zařízení v modulu DEHNguard PV 500-1200 SCP.

Clipboard0schema 1.jpg

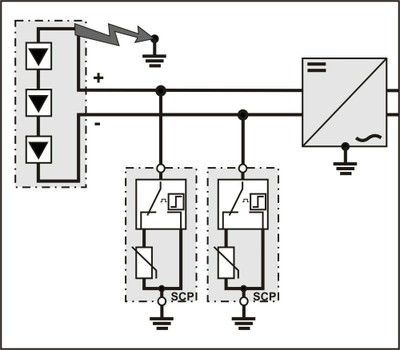

Obr. 1: během provozu FV zařízení došlo k poruše izolačního stavu na FV panelu.

Clipboard0schema 2.jpg

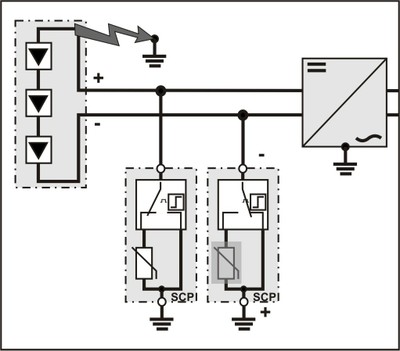

Obr. 2: to způsobilo přetížení varistoru ve svodičích přepětí překročením maximálního dovoleného napětí Uc.

Clipboard0schema 3.jpg

Obr. 3: Termodynamické odpojovací zařízení se zkratovacím kontaktem je aktivováno přetíženým varistorem. Tento kontakt je schopen dlouhodobě vést maximální zkratovací proud až 50 A, dokud není uvedena celá aplikace do bezchybného stavu. Toto vše zajistí bezpečný provoz celého zařízení bez vzniku rizika požáru.

Tak tady najdete více :

http://dehn.de/design07_frame/pdf/ds/DS109.pdf
