Zaváděcí tyč

Se změnou přístupu k ochraně před bleskem, kdy se hromosvodáři a projektanti přestali urputně držet nesmyslných výkladů normy, vyvstává i spousta otázek. Aby se každý rozhodl správně, je třeba na ně dostat odpověď.

Velmi často se setkáváte s používáním zaváděcích tyčí, místo léta používaného ochranného úhelníku, nebo trubky.

Jak má takováto tyč být vysoká, z jakého materiálu  a kam se umísťuje zkušební svorka ?

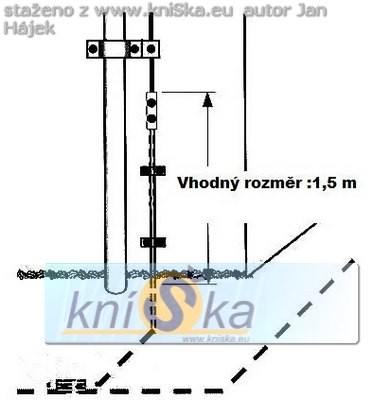

Tato výška není nikde přesně určena, pouze v části ČSN EN 62305-3 Ed.1.  je jako vhodná výška u obrázku E.23d 1,5 m, což koresponduje s umístěním výšky zkušební svorky.

kniskaE.23.d cb.JPG

Osobně jako optimální výšku vidím umísťování v rozmezí 1-2 m. Více o Zkušebkách zde:

http://www.kniska.eu/kniska/100let/zkusebka?searchterm=zku%C5%A1e



Musí se zaváděcí tyče přichytávat do zdi?

Ano, na to jsou podpěry http://www.dehn.de/cgi-bin/pdbWWW/extpublicpdb.cgi?ikatpreviewue:1000104:a:pdf::eb:::::a:



Naopak je nějaká minimální hloubka ve které má být tyč uložena?

Ne.

Využívá se zaváděcí tyč zároveň i jako zemnicí tyč?

Ne.

Hloubka zavedení je závislá na hloubce uložení zemniče, zaváděcí tyč je pouze mechanicky odolným spojem mezi  svodem a zemnící soustavou.

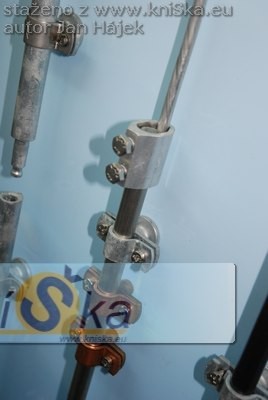

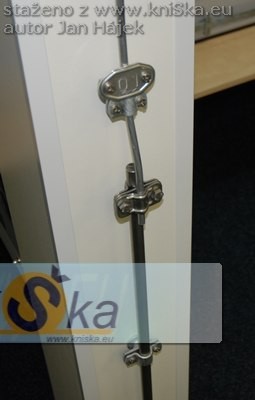

kniskazaváděcí tyč je možné provést z mnoha materiálů.JPG



Může být měď v zemi? (např. měděná zaváděcí tyč)

Může, ale budou Vás nenávidět všichni sousedi v okolí co jim to sežere jejich pozink.





Na stránkách kniska.eu byla jedna animace "08.1 Domek", kde jsem viděl spodní část okapu připojenou ke svodu hromosvodu kousek nad zkušební svorkou. Proč se toto dělá, když je svod již připojen okapovou svorkou výše. Je to nutné?



Samozřejmě, jinak by vznikl slepý svod.

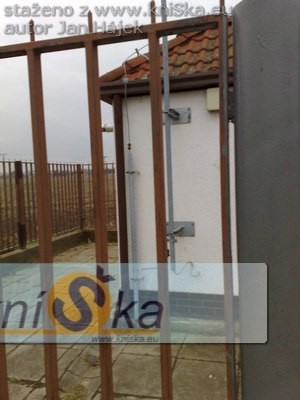

kniskapokrývač rychlejší než hromosvodář.JPG

Evidentně jsou pokrývači rychlejší než hromosvodáři.

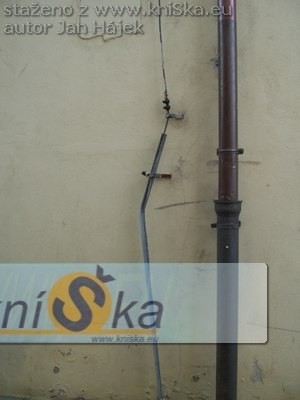

kniskaRozeběhnu se proti plotu, odkopnu okap a narazím do svodu.JPG

Tak tento svod je ochráněn co to jde.

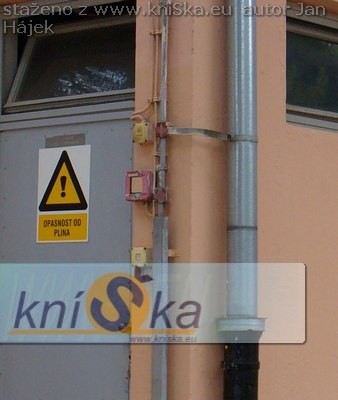

kniskaošklivě jde hromosvod udělat kdekoliv.JPG

V Chorvatsku se podle staré jugoslávské normy používal pro jímací soustavu pásek, který i přes to, že je robustní chránili.



kniskaSlyšel někdo o tom, že OU má končit 30 cm pod zemí.JPG

Občas zůstává rozum stát nad tím, kdo všechno může v našem státě realizovat ochranu před bleskem.

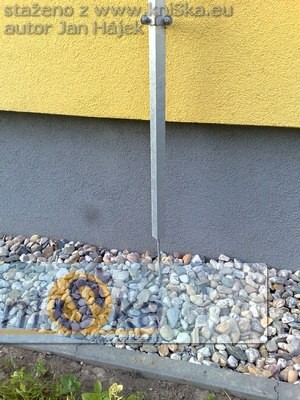

kniskaA teď.JPG

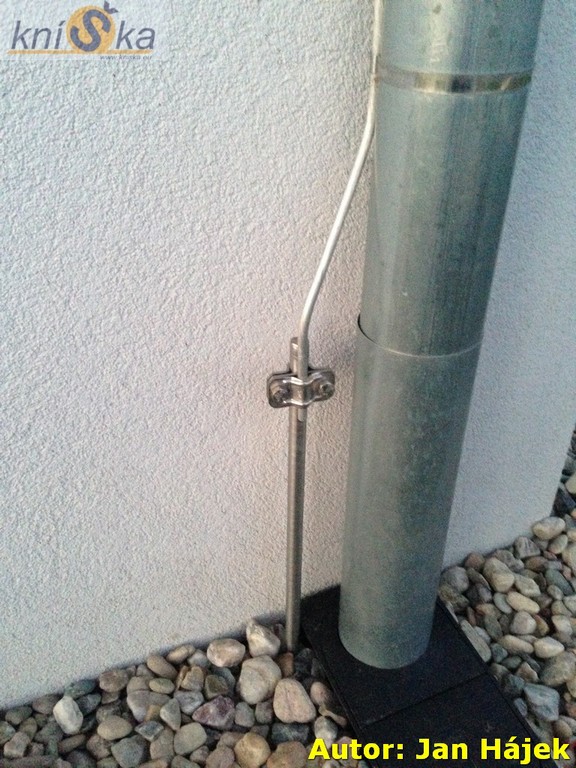

Na rodinných domech kde nehrozí poškození svodu, je možné vývody uzemnění realizovat takto.

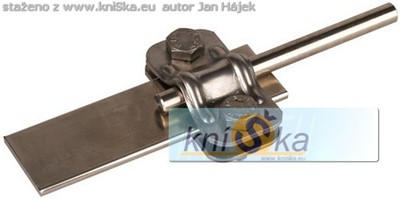

kniskanerez a drát, vrchol blaha.JPG

Zaváděcí tyč u okapu

Zaváděcí tyč u okapu
