Svod na okapu nebo okapem

Občas se stane, že nám vyjde na objektu svod hromosvodu do stejného místa jako je tažena okapová roura.

Občas se stane, že nám vyjde na objektu svod hromosvodu do stejného místa jako je tažena okapová roura.

Využívání okapů jako nosičů hromosvodního drátu, nebo využívání okapu místo drátu samotného je řešení, které osciluje celou historií ochrany před bleskem. O co je vlastně okapová roura jinačí, než jinak formovaný kov v podobě drátu?  Jedná se o stejný vodič jako je jinak běžně používaný drát.

Dle současného platného standardu lze okapovou rouru využít jako nosič drátu, ale i jako náhradu svodu

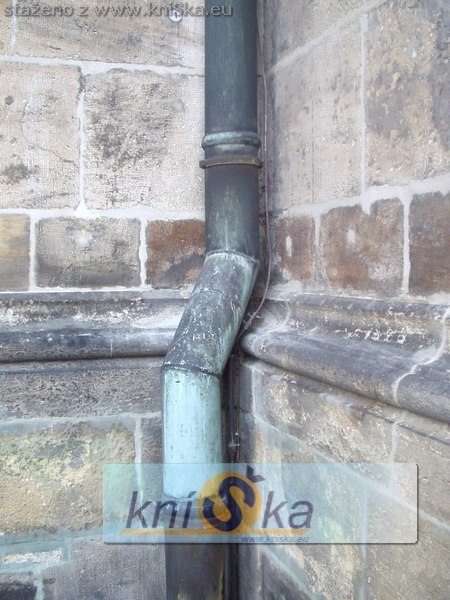

Okap na chrámu sv. Víta využitý jako nosič hromosvodního drátu.

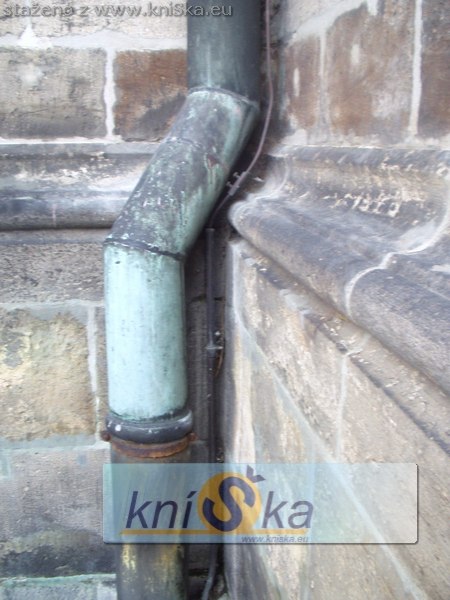

Detail zkušební svorky a ochranné trubky kopírující sokl.


Okap na chrámu sv. Víta využitý jako nosič hromosvodního drátu.Detail trasování vodiče.


V sousedním Německu je celá léta běžné, využívat okap jako svodu hromosvodu.

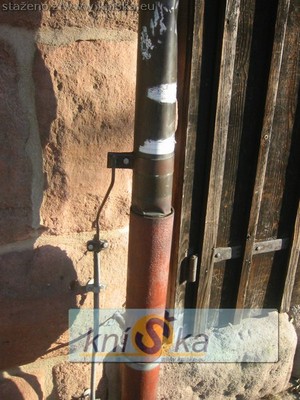

Stejně jako u nás, ne každé provedení je korektně spojené.






Využívání okapové roury jako svodu

Využívání okapu místo svodu bylo běžné i na území bývalé Jugoslávie, toto je konkrétně Chorvatsko.

Detail napojení na okap

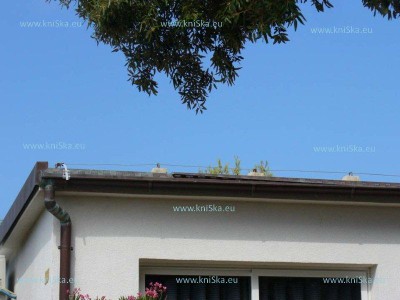

Chorvatsko, jímací soustava je napojena na okapovou rouru.

 Pokud chcete vidět více hromosvodů v Chorvatsku, tak koukněte sem: Chorvatsko


pokud je svod tažen namáčklý na okapovou rouru je ochranný úhelník zbytečný.

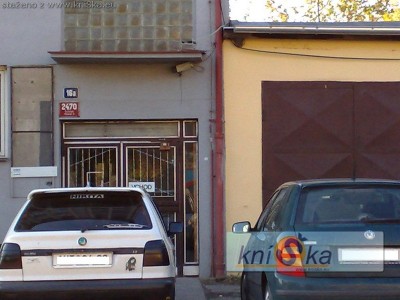

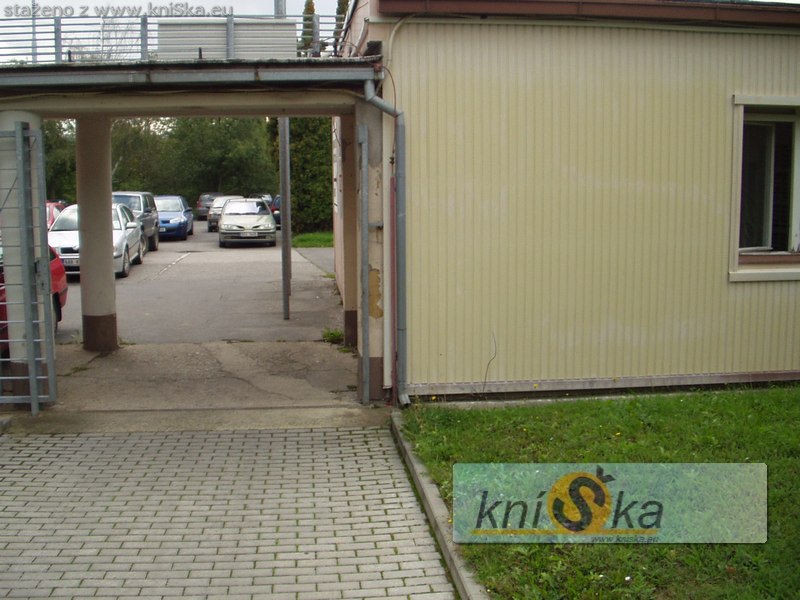

Ale kde je dobrá vůle a náklaďák, ani to nezabrání poškození svodu.

Všimněte si priorit, klempíř je rychlejší než hromosvodář.

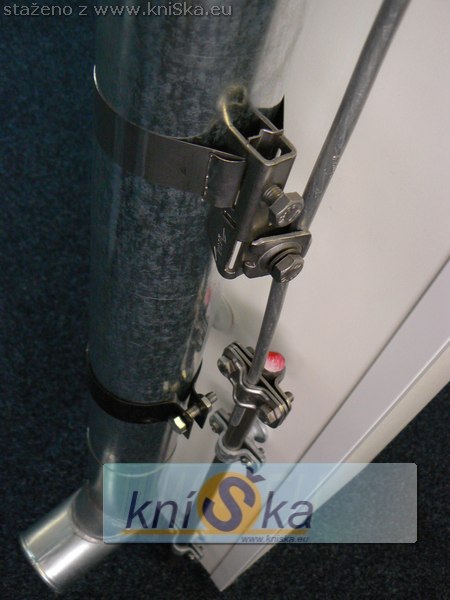

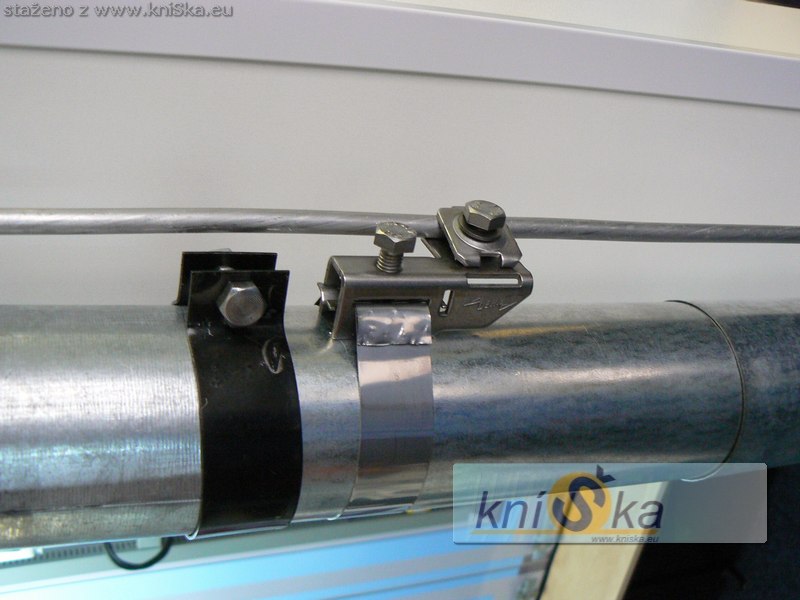

Svod mohu táhnout po okapové rouře a vodivé spojení je zajištěno páskovou podpěrou.

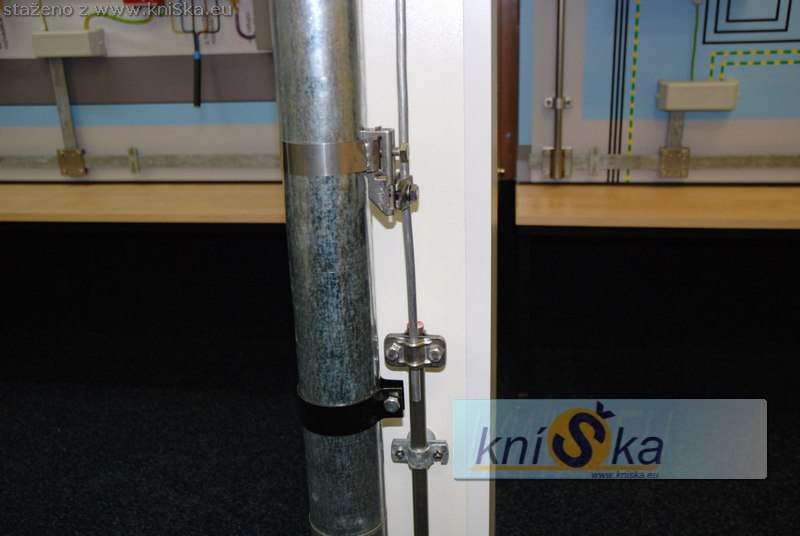

Detail nerezového pásku.

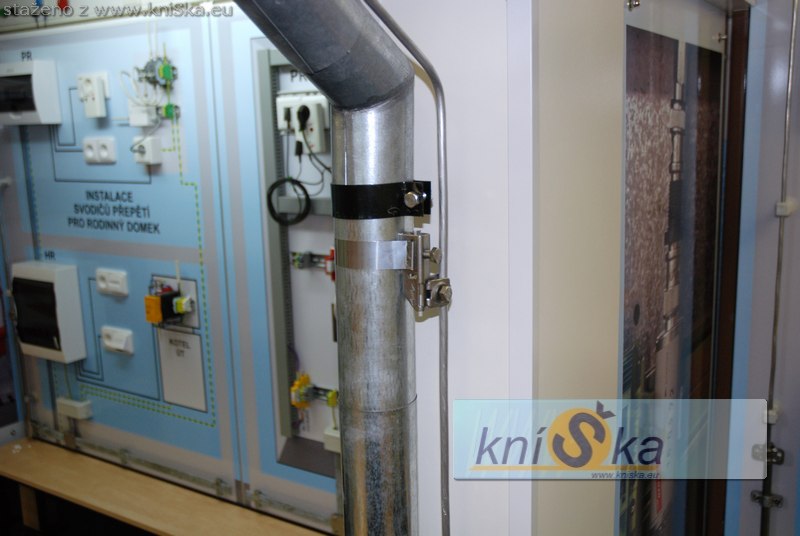

 Pokud by byly jednotlivé okapové roury mezi sebou vodivě propojeny nýtováním nebo letováním, mohli bychom drát vypustit.

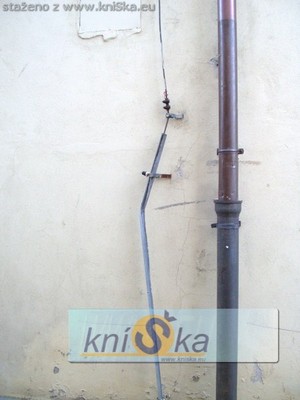

Důležité je zajstit, aby nebyl okap slepým svodem.



 Další detaily z Hromosvodního centra můžete vidět zde: Školící centrum
